压力变送器的类型及工作原理
在工业自动化领域，压力变送器作为关键的测量设备，其类型划分需结合介质特性（如液体、气体）和工况条件（如高温、高压等极端环境）。不同类型的压力变送器在设计上各有侧重，以适应多样化的测量需求。以下将详细介绍常见类型及其工作原理。
一、压力变送器的类型
1. 标准压力变送器
标准压力变送器是工业领域的 “通用型选手”，采用紧凑化设计，适用于绝大多数常规工业场景。其核心功能是精准测量一定范围内的压力值，无论是液体还是气体介质，只要工况参数（如温度、压力）处于常规范围，均可稳定运行。例如在普通化工管道的压力监测、市政供水系统的压力控制中，标准压力变送器凭借性价比高、安装便捷的特点，成为首选设备。
2. 静水压力变送器
静水压力变送器因专门用于液位测量，常被称为 “液位变送器”。其工作原理基于流体静力学基本规律：液体的压力随深度增加而线性递增（公式为 P=ρgh，其中 ρ 为液体密度，g 为重力加速度，h 为深度）。通过测量液体对容器底部或侧面的压力，即可间接计算出液位高度。这种变送器广泛应用于水箱、储罐等设备的液位监测，尤其适用于不易直接观察的密闭容器，如污水处理池、石油储罐等。
3. 绝对压力变送器
绝对压力变送器的独特之处在于以 “绝对真空” 为基准点进行测量，不受大气压力波动的影响。当被测介质（气体或液体）的压力需要与绝对真空对比时，例如在真空系统、航天模拟舱等场景中，必须使用此类变送器。此外，对于温度变化频繁但要求压力测量精度不受干扰的场合（如实验室高压反应釜），绝对压力变送器能通过内部补偿机制，确保数据稳定性。

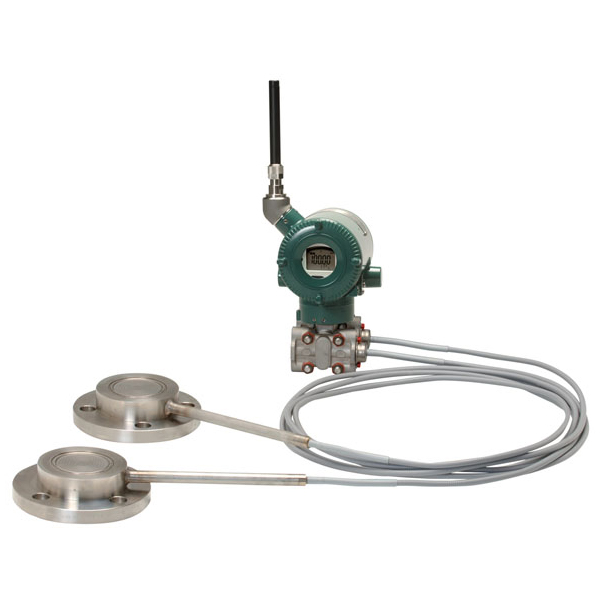

4. 差压变送器
差压变送器配备两个独立的传感膜片，可同时测量两个不同位置的压力，并计算其差值。其输出信号与校准范围内的压力差值成正比，广泛用于监测工业过程中的流量、液位、密度等参数。例如在管道流量测量中，通过测量节流装置（如孔板）前后的压力差，可间接计算流体流量；在密封容器的液位监测中，利用容器顶部与底部的压力差，能排除大气压力干扰，获得更精准的液位数据。
二、压力变送器的工作原理
压力变送器的核心功能是将机械压力信号转化为可传输的模拟电信号（如 4-20mA 电流信号或 1-5V 电压信号）。其基本原理是：当压力作用于传感器的膜片时，膜片发生微小形变，引发电阻、电容等电学参数的变化，再通过电路转换为标准电信号输出。不同技术类型的变送器，具体原理存在差异：
1. 电容式压力变送器
基于平行板电容器原理工作。测量膜片作为电容器的一个极板，当压力作用于膜片时，膜片产生微小弯曲，导致两极板间距变化，电容值随之改变。高精度电路将电容变化转换为与压力成正比的电压信号，再通过专用芯片转换为 4-20mA 或 1-5V 标准信号。这种类型的变送器精度高、抗干扰能力强，适用于高精度测量场景，如制药行业的反应釜压力监测。
2. 扩散硅压力变送器
被测介质的压力直接作用在 316L 不锈钢膜片上，使膜片产生与压力成正比的细微位移，进而改变传感器内部扩散硅电阻的阻值。通过惠斯通电桥检测电阻变化，可将其转换为对应压力的标准电信号。扩散硅技术具有响应速度快、稳定性好的特点，常用于工业管道的实时压力监控。
3. 单晶硅压力变送器
利用单晶硅的压阻效应工作：单晶硅片作为弹性元件，当受到压力时产生应力，导致其表面的压敏电阻阻值发生与压力成正比的变化。通过桥式电路将电阻变化转化为电压信号输出。单晶硅材料的特性使其具有极高的测量精度和温度稳定性，适用于航空航天、高端制造业等对精度要求严苛的领域。
4. 电位器压力变送器
以金属电阻应变计或半导体应变计为核心元件。应变计通过粘合剂固定在机械应变基体上，当基体因压力发生形变时，应变计同步变形，导致电阻值改变，进而引起电压变化。不过，由于其精度较低、寿命较短，目前在市场上已较少见，仅用于一些对成本敏感的简易测量场景。
5. 蓝宝石压力变送器
采用高精度硅蓝宝石敏感元件，利用蓝宝石的抗应力特性实现测量。压力作用于蓝宝石膜片时，膜片的微小形变通过专用放大电路转换为标准电信号。蓝宝石材料耐腐蚀性强、耐高温，适用于化工、冶金等恶劣环境。
6. 溅射薄膜压力变送器
通过微电子技术在弹性不锈钢膜片表面溅射形成惠斯通电桥。当被测介质压力作用于膜片时，电桥失衡，产生与压力成正比的电信号。其突出优势是抗冲击性能优异，常用于液压设备、工程机械等压力波动剧烈的场合。
总结
压力变送器的类型选择需结合介质特性、工况条件及测量精度要求，而其工作原理则因核心技术的不同而各有侧重。从通用的标准型到适用于极端环境的专用型，从电容式、扩散硅到单晶硅、蓝宝石技术，多样化的产品为工业自动化提供了全方位的压力测量解决方案，保障了生产过程的安全、稳定与高效。
