一、产品简介：

       ‌‌涡街流量计是一款基于卡门涡街原理测量气体、液体、蒸汽流量的智能仪表。流体经过时，设置在仪表内的旋涡发生体两侧会交替地产生有规则的旋涡，漩涡的频率正比于流体流量。广泛应用在冶金、石化、医药、食品、造纸、热电等行业。

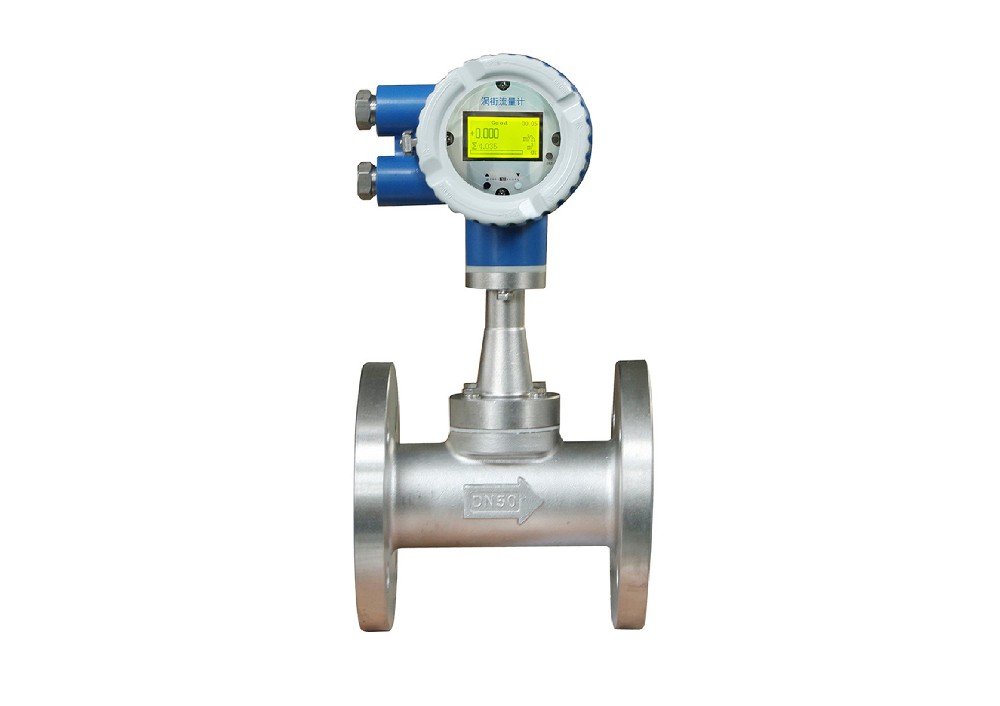

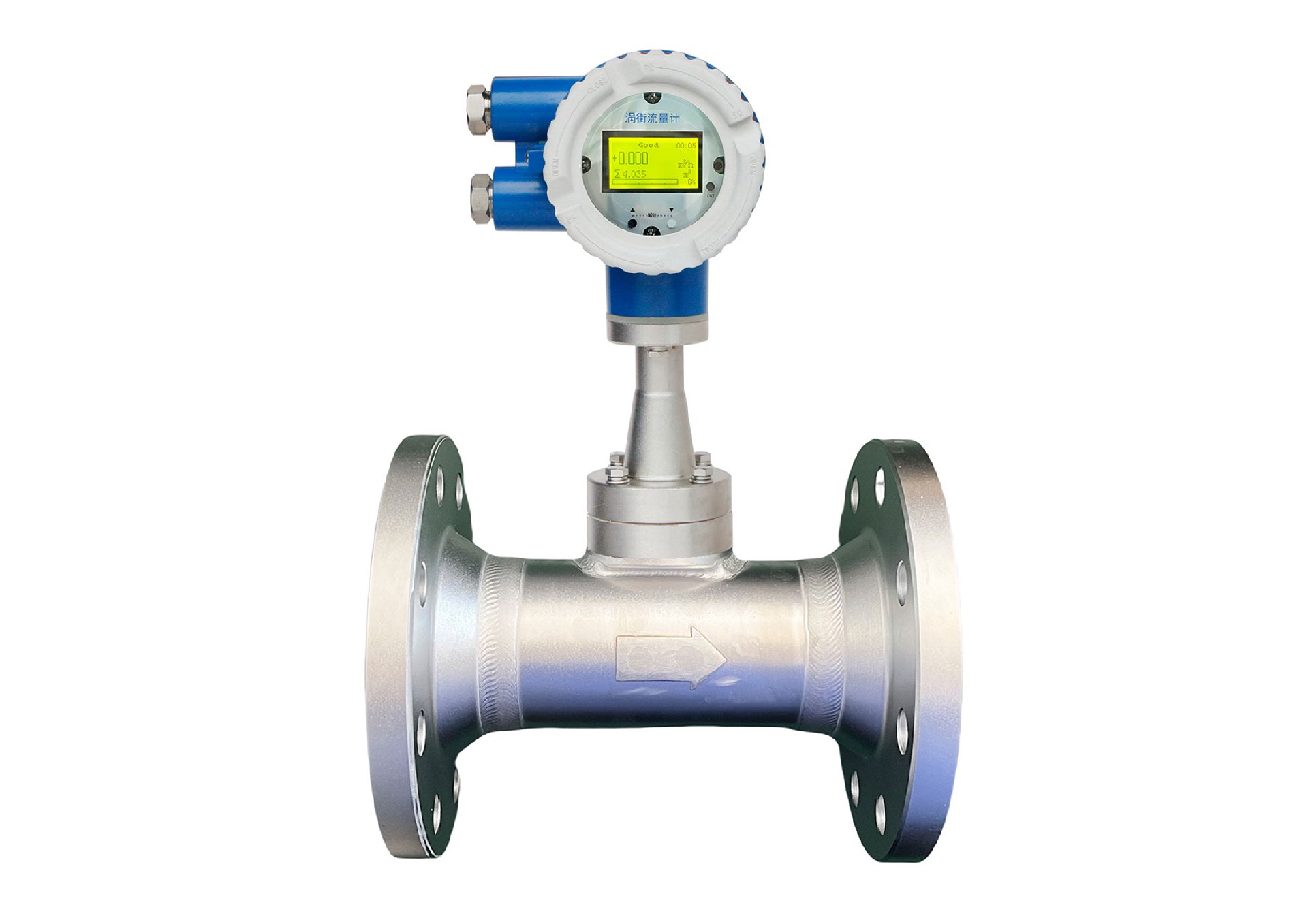

       YYW-D1涡街流量计延用了目前较为可靠的压电式悬臂梁传感器结构，采用四片压电晶体、1/Fr²信号带通滤波器、采样阈值限制等算法进一步提升现场环境适应性，可应用于绝大多数振动工况。另外增加了HART通讯、液晶背光显示、温压补偿等功能，可测量所有单相流体。

       YYW-D1涡街流量计无可动部件，满足气体、液体、蒸汽的流量测量；1/Fr²信号带通滤波器，自动增益、采样阈值自由组态，满足不同工况的稳定测量；HART通讯，带背光显示的4-20mA两线制输出；温度、压力一体式补偿，实现Nm³/h、t/h单位流量显示与输出。

二、产品特点：

       悬臂梁涡街传感器结构，内置四片压电晶体，实现振动噪声抑制;

       1/Fr²信号带通滤波器，实现高频干扰抑制;

       自动增益、采样阈值自由组态，满足不同工况的稳定测量;

       标准HART通讯，可通过475手操器实现参数组态;

       液晶背光显示，4-20mA两线制输出;

       最小阻尼0.5S，1S设置以下可以应用于罐装计量;

       涡街传感器内部内置PT100，实现温度、流量集成采集;

       法兰型、夹持型、卫生卡箍型多种安装结构;

       可选自带端口喷嘴自缩径，实现小流量测量;

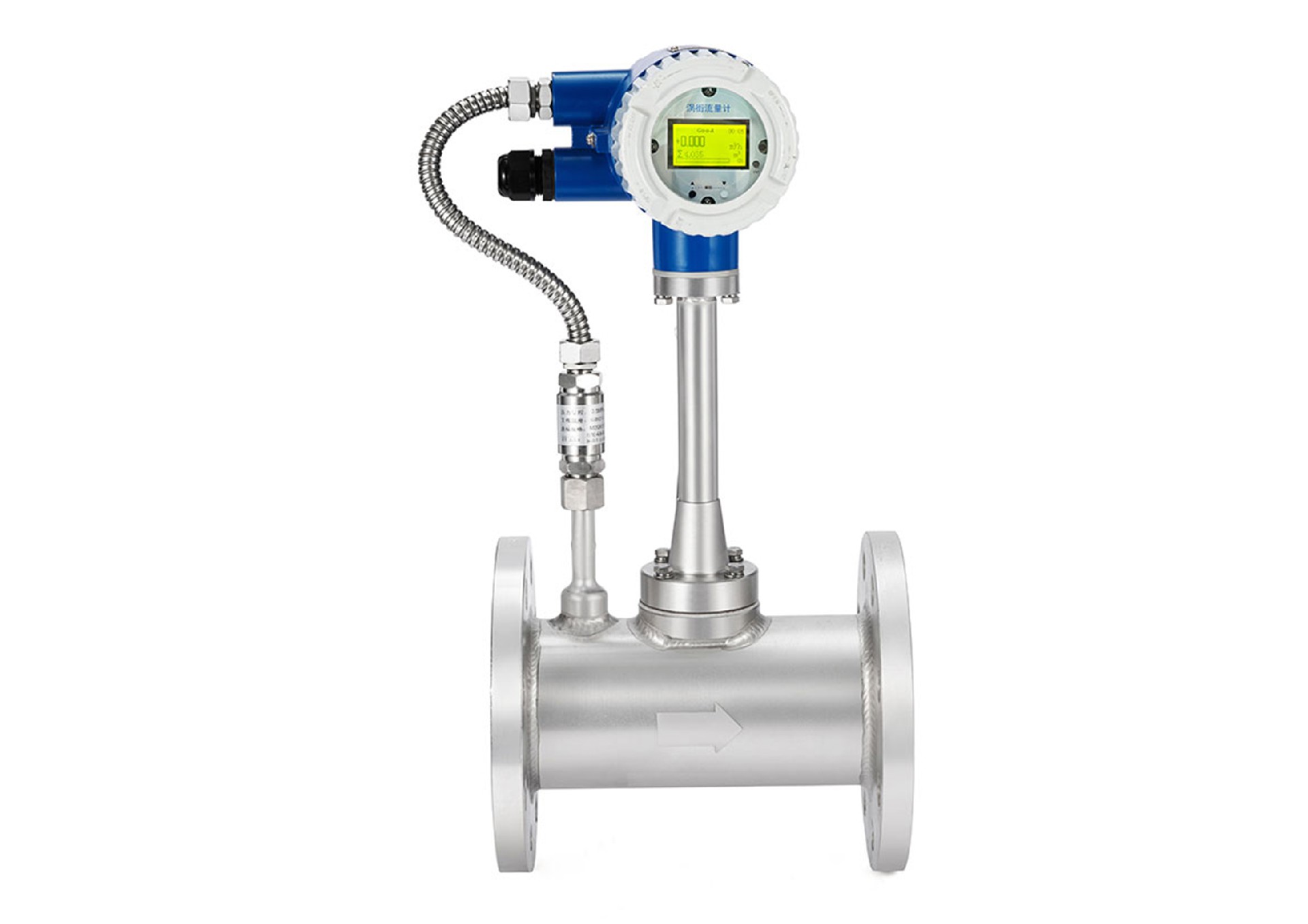

       温度、压力一体式补偿，实现Nm³/h、t/h单位流量显示、输出;

三、行业应用：

       供水和污水处理

       化学和制药行业

       食品和饮料行业

       采矿、混泥土和水泥行业

       纸浆和造纸行业

       冶金行业

四、产品参数：

• 口径	DN20～DN350
  准确度等级	1.0级，1.5级
  可测流速范围	气体：4m/S~ 80 m/S；液体：0.3m/S~ 8m/S
  供电型式	24V.DC
  输入输出	4-20mA、原始脉冲输出
  通讯方式	RS485、HART
  防爆参数	Exia II CT6 Ga 、Exdb IIC T6 Gb、Extb IIIC T80 ℃ Db
  衬里材质	DN8-DN600:PFA/F46；DN32-DN1200:F4；DN50-DN3000:氯丁橡胶、聚氨酯
  防护等级	IP65、IP67
  结构型式	法兰型、夹持型、卫生卡箍型
  转换器表头安装型式	一体式、分离式（最长分离20米）
  补偿型式	可选温度、压力补偿
  管道自缩径	可缩一档（如DN80自缩至DN65)
  表体材质	304、316L
  探头材质	316L、HC
  介质温度范围	-20℃~ 350℃
  显示器	点阵液晶屏，黄绿背光
  按键	机械按键
  外壳材料	铝合金
  外壳涂层	防腐聚氨酯、蓝色/白色
  电气接口	M20×1.5、G1/2、NPT1/2内螺纹，φ10电缆孔，其他连接形式定制
  环境温度	-40°C~+60°C
