压力变送器表压、绝压、差压三种类型怎么区分

压力变送器按测量参考基准，分为表压、绝压、差压三类，是自控系统最基础的压力测量仪表，很多现场选型出错，根源就是混淆了压力参考基准。三者核心差别在于压力对比的参考面不同：表压以当地大气压为参考零点，绝压以绝对真空作为零点基准，差压测量两个测点之间的压力差值，不关心压力本身的绝对大小。选型、安装、取压方案完全不一样，读懂参考基准，就能快速区分三类变送器，避免量程选错、测量逻辑错误。

表压变送器（Gauge Pressure，GP），低压侧通气连通大气，测量的是介质压力减去当地大气压后的相对压力。仪表零点就是大气压，当管道压力等于大气压时，变送器输出 4mA 零点信号。它最常用于常规管道压力监测，如水压、压缩空气、普通储罐压力。现场看到变送器本体带有透气孔，就是表压型号，透气孔用来让低压腔持续和外界大气相通。需要留意，大气压会随海拔、天气轻微波动，因此表压测量值会受环境气压影响。当介质压力低于大气压，测量结果会显示负压，也就是真空表压。表压变送器不能用于高精度绝压测量，在高海拔地区，大气压变化会带来微小偏差；同时透气孔要做好防尘防潮，防止水汽粉尘进入传感器造成漂移。

绝压变送器（Absolute Pressure，AP），传感器低压侧内部是密封的真空参考腔，零点基准为理论绝对真空，测量的是介质真实绝对压力，不受外界大气压变化影响。绝压没有负值，最低测量值接近 0 绝压。多用于真空系统、精馏塔负压工况、蒸汽热力学计算，气体温压补偿流量计算时，气体密度和绝对压力相关，这类场景必须选用绝压变送器，如果误用表压，海拔变化、天气波动会直接带来流量计量误差。绝压变送器本体没有透气孔，传感器内部真空腔一旦泄漏，仪表直接失效。真空炉、减压蒸馏这类工况，优先选择绝压变送器。在常压环境下，绝压读数约等于当地大气压加上表压读数，换算关系为：绝压 = 表压 + 当地大气压。

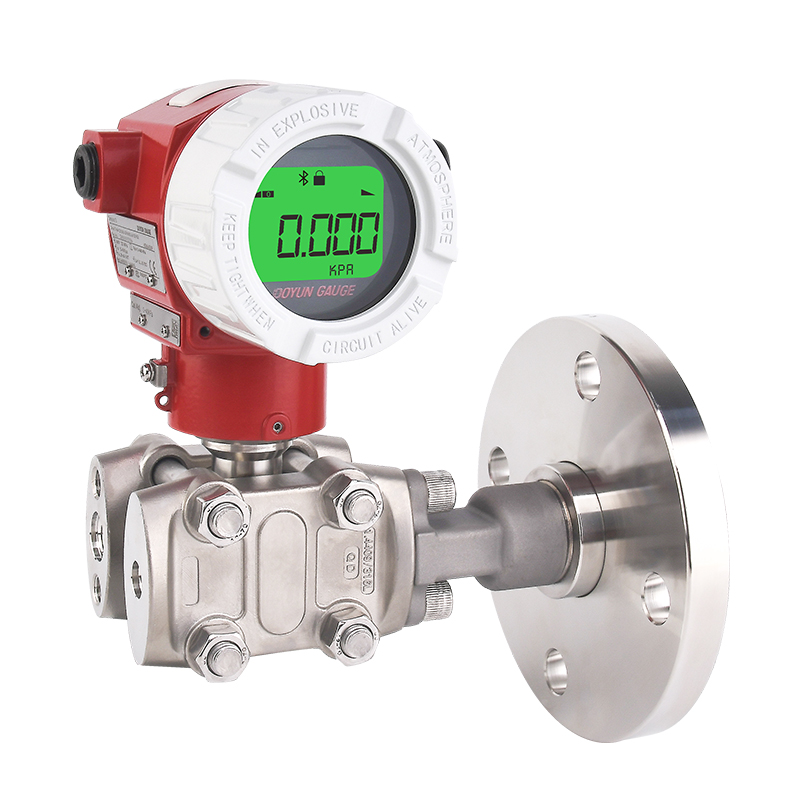

差压变送器（Differential Pressure，DP），拥有高压侧和低压侧两个独立取压口，直接测量两个取压点的压力差值，不关心两侧压力本身有多高。高压侧压力减去低压侧压力，就是差压值。差压变送器应用场景更广，搭配孔板、喷嘴测流量，接高低取压口测量密闭容器液位，也可用于过滤器、换热器前后压差监测。两侧都可以承受很高的静压，而仪表只测量压力之差。这里容易踩坑，差压变送器有静压指标，代表传感器能承受两侧的最大静态压力，选型不能只看差压量程，必须确认静压满足工艺最高压力。差压可以为正值、零或者负值，当低压侧压力大于高压侧，差压为负数。像密闭罐液位测量，气相侧接入低压腔，液相底部接入高压腔，由差压换算液位高度。

快速区分判断方法，从外观和用途简单识别。看取压接口，单取压口带透气孔，是表压；单取压口无透气孔，内部真空基准，为绝压；具备高低压两个取压口，就是差压变送器。从数值换算理解，常压工况，表压零点等于大气压，绝压零点是真空；表压和绝压都只测单点压力，差压测两点压力之差。

选型实操要点。普通工艺管道压力监测，优先表压；真空、气体流量温压补偿、减压精馏选用绝压；流量测量、密闭容器液位、压差监测，选用差压变送器。更换仪表时不能随意替换，比如用表压代替绝压做气体流量补偿，大气压波动会持续带来计量偏差；用表压变送器无法实现差压液位测量。安装方面，差压变送器需要配套三阀组，方便平衡校验零点；绝压、表压一般单阀组即可。表压的透气孔环境恶劣时，要加装防潮保护，防止冷凝水进入传感器。

现场常见误区，把表压读数当成绝压用于气体计算；忽略差压变送器的静压限制，造成传感器损坏；密闭储罐液位测量选用表压变送器，气相压力变化导致液位读数漂移。掌握三者的参考基准，结合工艺需求选型，才能避免测量原理层面的根本性错误，保障压力、液位、流量数据准确可靠。
