结晶介质测量中压力变送器隔膜密封与冲洗方案

结晶介质测量的核心矛盾是介质降温、浓度波动后在膜片、取压死角析出晶体，包裹、顶压膜片，造成零点漂移、滞后、卡死甚至永久损伤，常规引压管方案基本不推荐，优先采用齐平膜隔膜密封，再配套冲洗、伴热、隔离等辅助方案，按结晶强弱分级配置。

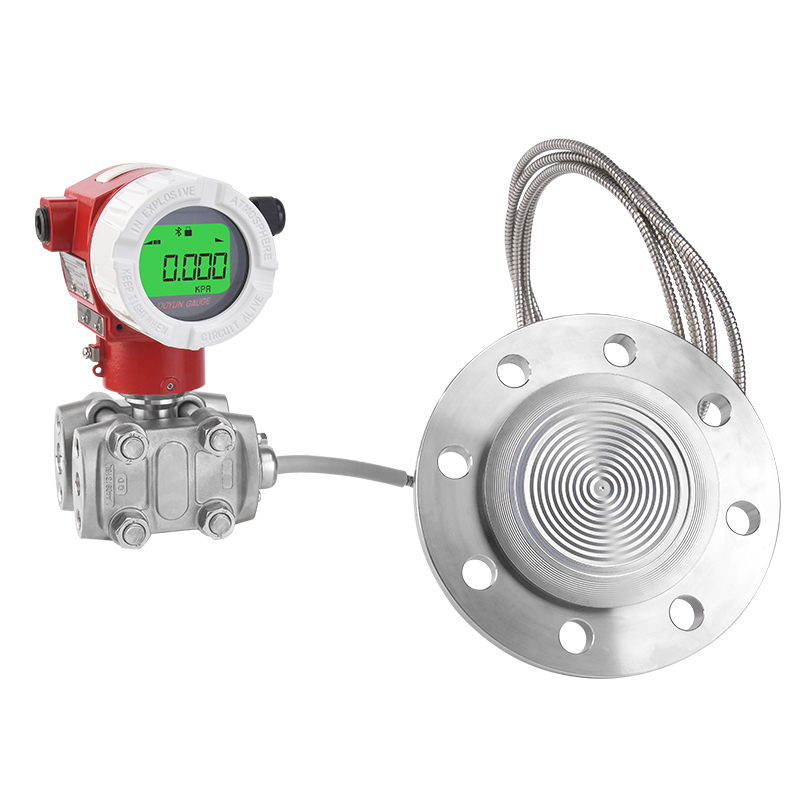

隔膜密封本体优先选用齐平法兰（Flush）结构，膜片和设备内壁齐平，无滞留死区，这是防结晶的基础，远传毛细管型隔膜密封适合温度较高、变送器需要远离工艺设备的场景；膜片材质必须兼顾腐蚀与结晶磨损，316L 用于一般盐溶液，哈氏合金、钽膜片用于强腐蚀结晶体系，涂层 PTFE 膜片慎用，表面容易积晶不易清理。毛细管内部填充液是容易被忽略的关键点，填充液凝固点必须显著低于现场最低环境温度，同时和工艺介质不互溶、不反应，一旦填充液和结晶介质串料，会直接造成膜片鼓包失效。安装方位上，液相测点隔膜法兰优先侧装，避免固体晶体沉降堆积在膜片正面；气相结晶介质可以上装，同时做好保温，防止气相在膜片表面冷凝析出。

冲洗环是结晶工况最常用的配套附件，夹在工艺法兰和隔膜密封法兰之间，替代普通垫片，环体预留 1～2 个冲洗接口，可接冲洗液、吹扫气、排污阀，实现在线清洗而不用拆卸仪表WIKA ...。冲洗分为间歇冲洗和连续微冲洗两类。间歇冲洗适合结晶速度偏慢、结晶周期长的工况，正常测量时冲洗阀关闭，定期或者发现零点偏移时，先关根部阀、泄压，通入和介质相容的溶解液，比如盐水体系用脱盐水、碱液体系用稀碱液，低压冲刷膜片表面结晶，冲洗完成排净后恢复投运；严禁高压猛冲，冲击压力会直接打凹超薄隔离膜片。连续微冲洗适合结晶速度快、连续析出的工况，持续通入少量洁净相容冲洗介质，冲洗压力略高于工艺压力，在膜片表面形成一层动态隔离层，阻挡工艺介质接触膜面，流量需要严格控制，流量过大会带来显著的测量误差，一般小流量控制，配套限流孔板和单向阀，防止工艺介质倒灌进入冲洗管线。

除冲洗环冲洗之外，还有隔离液静态隔离方案，多用于不允许外来冲洗介质稀释工艺物料的生产流程。该方案在隔膜密封和工艺之间形成隔离腔，预充隔离液，隔离液能够溶解该介质析出的晶体，隔离液密度、相容性、结晶温度是选型重点，需要定期检查隔离液液位，防止隔离液消耗后工艺介质接触膜片。吹扫方案一般采用干燥惰性气体吹扫，多用于气相结晶工况，持续微量吹扫，避免凝液结晶，气体必须干燥，带水的吹扫气反而会加速结晶。

伴热保温是和冲洗配合使用的基础手段，不能单独依靠伴热解决严重结晶。伴热温度设定要稳定高于介质结晶点 5～15℃，温度不能过高，避免介质发生分解、聚合；伴热采用蒸汽伴热或者电伴热，伴热元件不能紧贴毛细管和膜片根部，防止局部过热破坏填充液，保温层完整包裹法兰、冲洗环、短管，杜绝局部冷点，很多仪表结晶故障不是整体温度不够，而是法兰垫片、冲洗口位置出现冷壁，率先析出晶体。

运维与选型边界需要区分清楚。轻微结晶、周期长、介质干净：齐平隔膜密封 + 伴热保温，预留冲洗接口，定期间歇冲洗。中等结晶、连续生产、不允许频繁拆表：齐平隔膜密封 + 冲洗环 + 连续微冲洗，带限流、单向阀、隔离阀组。强结晶、高浓度、容易快速结壳：优先冲洗环 + 伴热，必要时增加隔离液腔，同时缩短校准巡检周期。有几个典型误区需要规避：第一，不要用普通带引压孔的隔膜，孔内是死区，晶体堆积后很难冲干净；第二，冲洗介质必须做相容性验证，很多冲洗液会诱发反向结晶或者腐蚀膜片；第三，毛细管隔膜密封严禁额外伴热过高，容易造成填充液膨胀带来静压误差；第四，冲洗操作前必须隔离变送器，防止冲击差压损坏传感器。

停机工况是结晶仪表故障高发阶段，装置停车前要完成一次完整冲洗，把膜面残留介质置换干净，伴热系统在停车期间保持投用，直到设备降温到安全状态，避免残液在膜片表面静置结晶、结壳，下次开机直接卡表。
